Specifiche

Interfaccia: WiFi

Canale di titolazione: Testa pompa KFS 1

Flusso di titolazione: 70 ml/min

Intervallo di volume : 0.1ml-9999ml

Tensione: Ingresso: 100VAC-240VAC / Uscita: DC12V/2A

Dimensioni: 10 cm x 9,2 cm x 6,3 cm

Peso: 316 g

Manuale utente

Consigli di lettura

Avviso FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC e non deve causare interferenze dannose, accettando qualsiasi interferenza ricevuta. È stato testato e classificato come dispositivo digitale di Classe B secondo le norme FCC. Sebbene questo dispositivo generi energia a radiofrequenza, potrebbe causare interferenze nelle comunicazioni radio se non utilizzato secondo le istruzioni. Se provoca interferenze nella ricezione radio o TV, l'utente può tentare di risolvere il problema regolando l'antenna ricevente, aumentando la distanza, collegandolo a una presa diversa o chiedendo assistenza a un tecnico. Qualsiasi modifica non approvata dalla parte responsabile può annullare l'autorizzazione dell'utente a utilizzare il dispositivo.

La FCC richiede una distanza di separazione di almeno 20 cm per le antenne trasmittenti al fine di proteggere le persone dall'esposizione alle radiazioni. Queste antenne non devono essere collocate insieme ad altre antenne o trasmettitori.

Istruzioni per l'utente

Kamoer offre i seguenti materiali per gli utenti della micropompa X1 PRO T:

Manuale utente X1 PRO T

Si consiglia di leggere prima la Guida Rapida per una comprensione veloce del processo di utilizzo. Per informazioni dettagliate sul prodotto, consultare il Manuale Utente della Micropompa X1 PRO T.

Scarica il Kamoer App Remota

Scansiona il codice QR per scaricare la versione appropriata dell'app.

In alternativa, cercaKamoer "Remote" nell'App Store (per iOS 9.1 e versioni successive) o Google Play (per Android 4.4 e versioni successive) per scaricarla.

Per accedere al tutorial, vai alla pagina dell'elenco dispositivi e clicca sull'icona "?" nell'angolo in alto a destra. Seleziona "X1 PRO T" per visualizzare il manuale utente e le domande frequenti.

Descrizione del prodotto

Panoramica

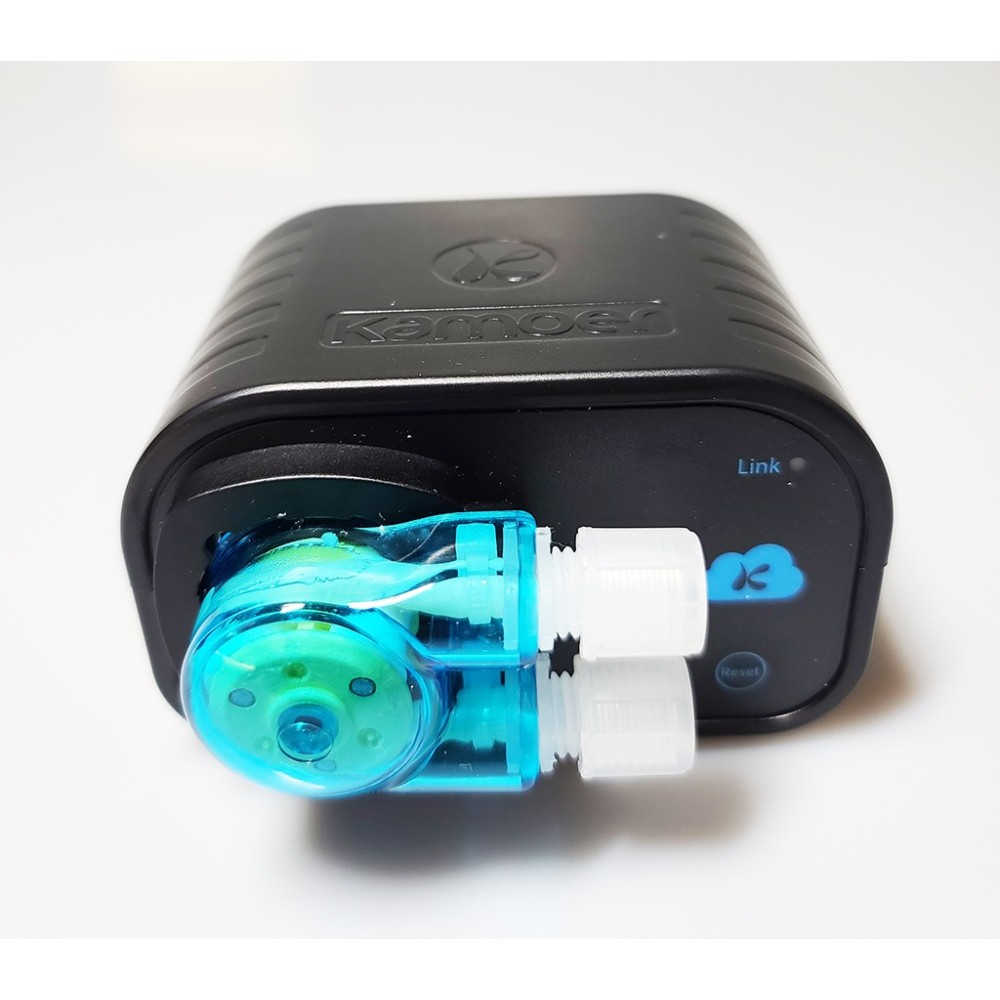

L'X1 PRO T è una micropompa WIFI a canale singolo che può essere controllata tramite un'app per smartphone. È dotata di un motore passo-passo durevole e può essere utilizzata come pompa dosatrice o come reattore di calcio. Come pompa dosatrice, può aggiungere con precisione e flessibilità elementi come calcio, magnesio, potenziatore di KH ed elementi traccia a un acquario marino biologico, riducendo il lavoro manuale e minimizzando potenziali errori. Quando viene utilizzata come reattore di calcio, fornisce un flusso d'acqua stabile.

Caratteristiche principali

Piccole dimensioni e alta rapporto qualità-prezzo

Supporta tutti i reattori di calcio con velocità regolabile

Controllo remoto tramite app iOS e Android

L'app può controllare più dispositivi X1 PRO T.

Le impostazioni rimangono anche dopo la perdita di alimentazione grazie a una batteria di backup.

Utilizza tubi per pompe PharMed BPT di alta qualità

Supporta l'aggiornamento remoto del firmware

Applicazioni

Riproduzione della vita marina (per la dosatura o la reazione del calcio di coralli SPS, LPS e SPS/LPS)

Coltivazione delle piante (per integrare elementi durante la crescita)

Altre occasioni (per integrare elementi durante la crescita)

Disimballaggio

Prima di aprire la confezione, ispezionare per verificare eventuali danni. Dopo l'apertura, consultare la lista di imballaggio per assicurarsi che tutte le parti siano presenti e controllare la presenza di danni visibili. In caso di difetti, contattare immediatamente il produttore.

Descrizione dell'indicatore di stato

Indicatore di Stato Blu

Luce lunga: collegata al cloud tramite il router.

Disattivato: Disconnesso dal router.

Flash rapido: modalità di distribuzione della rete del router. L'app può configurare il Micropump per connettersi al router.

Acceso per 200 millisecondi, spento per 2 secondi: modalità di configurazione della rete AP. L'app può configurare il Micropump per connettersi al router.

Lampo lento: Disconnesso dal cloud.

Indicatore di potenza rosso

Luce Lunga: Accesa.

Spento: Alimentazione non collegata o interruzione di corrente.

Nota: l'X1 PRO T utilizza indicatori a doppio colore rosso e blu. Quando l'indicatore di stato blu è acceso o lampeggiante, l'indicatore rosso non deve essere acceso.

Installazione del Prodotto

Questo capitolo copre il processo di installazione della Micropompa X1 PRO T, comprese le precauzioni necessarie.

Avviso

La micropompa è una pompa autoadescante e, se la differenza di altezza tra l'ingresso e l'uscita del liquido è troppo grande, può causare sifonamento o riflusso.

Per prevenire questo, il Micropump deve essere posizionato in modo che la differenza di altezza tra l'ingresso e l'uscita del liquido sia entro 0,5 metri. Il tubo di collegamento per il liquido dovrebbe essere il più corto possibile e rialzato rispetto al contenitore. È importante verificare attentamente che le connessioni per l'ingresso e l'uscita del liquido non siano invertite. Per maggiori informazioni, fare riferimento al capitolo Connessione dei Componenti.

Utilizzo dell'app

Questo capitolo spiega come utilizzare l'App per controllare la Micropompa X1 PRO T.

Collegare la Micropompa al Cloud

Dopo aver disimballato, accendere la Micropump per la prima volta. L'indicatore di stato blu lampeggerà lentamente, indicando che il dispositivo deve essere collegato al cloud utilizzando l'App e un router wireless. Seguire questi passaggi:

Apri l'app, clicca sul pulsante "+" nell'angolo in alto a destra dello schermo del dispositivo per aggiungere un dispositivo, seleziona "KamoerX1PRO" dalla lista dei dispositivi supportati e accedi.

Assicurati che il telefono cellulare sia connesso a una rete Wi-Fi che possa accedere a Internet (il dispositivo non supporta il Wi-Fi 5G).

Inserisci la password Wi-Fi, facendo attenzione a non commettere errori, e clicca su "Avanti" per procedere con la configurazione della rete del dispositivo.

Premere e tenere premuto il pulsante "Reset" sul pannello posteriore per più di 4 secondi, quindi rilasciarlo. Attendere 3 secondi. L'indicatore di stato blu lampeggerà rapidamente, indicando che il dispositivo è ora in modalità di configurazione della rete. Utilizzare l'App per avviare la configurazione della rete quando la luce lampeggia rapidamente.

Attendere il completamento con successo del processo di configurazione della rete. L'app mostrerà una schermata di connessione riuscita una volta terminato.

Clicca su "Inizia a usare" in questa schermata per accedere all'interfaccia della lista dispositivi. L'indicatore di stato rosso si accenderà, indicando che il Micropump è stato connesso al cloud e l'associazione è completa.

Nota:

a. Il dispositivo deve essere connesso al Wi-Fi solo una volta. Dopo la configurazione riuscita, il dispositivo può essere trovato nella lista dei dispositivi fintanto che l'app può accedere a internet.

b. Se il dispositivo non riesce a connettersi al Wi-Fi durante la configurazione, ricomincia il processo dal passo 1.

Sono disponibili due metodi per il fissaggio della micropompa.

Il primo metodo consiste nel collegare la Micropompa attraverso il metodo di redistribuzione menzionato sopra.

Il secondo metodo consiste nel collegare il Micropump al cloud tramite un router wireless. In questo caso, l'utente può connettere il proprio telefono cellulare al router wireless e l'app mostrerà i Micropump disponibili localmente. L'utente può selezionare il Micropump dalla lista e associarlo seguendo questi passaggi:

Apri l'app, clicca sul pulsante "+" in alto a destra per aggiungere un dispositivo.

Accedi all'interfaccia di aggiunta dispositivo, seleziona Micropump dall'elenco dei dispositivi disponibili localmente e clicca per entrare.

Dopo un'associazione riuscita, comparirà un messaggio e l'utente potrà cliccare su "Avvia" per tornare all'elenco dei dispositivi.

Interfaccia di Controllo per Micropompa

Apri l'app e clicca su Micropump nella lista dei dispositivi per accedere all'interfaccia di funzionamento della Micropump.

L'interfaccia operativa della micropompa include funzioni di esecuzione e funzioni di impostazione:

Piano: mostra la modalità di lavoro attuale, con 3 opzioni disponibili:

Modalità pianificazione: consente all'utente di impostare un piano di dosaggio e titolare quantitativamente la Micropompa secondo il piano.

Modalità manuale: consente esecuzioni manuali e quantitative.

Modalità continua: funziona continuamente a velocità regolabile, adatta per reazioni con calcio.

Impostazioni: utilizzate principalmente per aggiornamenti del firmware, sincronizzazione dell'orario, calibrazione del flusso e altre funzioni.

Pagina Dettagli Impostazione Programmazione Somministrazione

Clicca su "Piano" nella barra di navigazione inferiore per accedere alla pagina dei dettagli del piano, che include le seguenti funzioni:

Impostazione/visualizzazione dello stato della bottiglia della soluzione: consente all'utente di visualizzare il volume della bottiglia della soluzione, il volume residuo, la quantità pianificata di aggiunta giornaliera e il numero di giorni per cui il volume residuo può durare. L'utente può anche impostare il volume della bottiglia della soluzione.

Ciclo ciclo: il ciclo di dosaggio può essere impostato su base settimanale o ogni pochi giorni.

Elenco dei gruppi di piani: visualizza i gruppi di piani impostati e i piani.

Aggiungi un gruppo di piani: crea un gruppo di piani impostandone il nome e l'intervallo di tempo. È possibile creare fino a 6 gruppi di piani.

Pianificare la Creazione, Modifica e Cancellazione del Gruppo

Per creare un piano, l'utente deve prima creare un gruppo di piani o aggiungere un piano a un gruppo di piani esistente. È possibile creare fino a 6 gruppi.

Creare un gruppo di piani

Nella pagina dei dettagli del piano del canale, clicca sul pulsante "+" nell'angolo in alto a destra per accedere all'interfaccia di aggiunta del gruppo di piani.

Imposta il nome del gruppo di piani.

Imposta l'intervallo di tempo del gruppo di pianificazione, con un intervallo massimo da 00:00 a 23:59.

Salva il gruppo di piani cliccando sul pulsante "Salva".

Per modificare o eliminare un gruppo di piani

Fai clic sul gruppo piano per entrare nell'interfaccia di modifica delle informazioni del gruppo, con parametri identici a quelli della creazione del gruppo.

Inserisci l'elenco dei piani cliccando sul pulsante a discesa del gruppo piani.

Elimina il gruppo di piani scorrendolo verso sinistra e cliccando sul pulsante elimina.

Pagina delle impostazioni

a. Numero di serie del dispositivo: visualizza il numero di serie del dispositivo.

b. Versione firmware attuale: mostra la versione attuale del firmware. Se aggiornato, apparirà un messaggio di avviso.

c. Nome: consente di modificare i nomi del dispositivo e della testina della pompa per scopi identificativi.

d. Numero di serie: clicca per visualizzare il numero di serie del dispositivo.

e. Aggiornamento: opzione per aggiornare il firmware se è disponibile una nuova versione.

f. Impostazione del tipo di tubo: controlla e imposta la durata e il tempo di utilizzo del tubo della pompa. Generalmente viene sostituito dopo 1000 ore.

g. Impostazione dell'ora: imposta l'ora dell'orologio in tempo reale del firmware per garantire piani di titolazione accurati.

h. Connettersi al controller intelligente: imposta la connessione al controller intelligente (attualmente non disponibile).

i. Taratura della portata: calibra la portata di ogni testina della pompa per migliorare la precisione delle aggiunte.

j. Ripristina impostazioni di fabbrica: ripristina i parametri del firmware alle impostazioni di fabbrica.

k. Elimina dispositivo: disconnette l'App e il dispositivo.

Impostazione dell'ora

a. Ora del dispositivo: visualizza l'ora corrente dell'orologio in tempo reale del dispositivo.

b. Ora dell'app: visualizza l'ora corrente sul telefono.

c. Sincronizzazione dell'orario: dopo aver cliccato, l'orario del dispositivo verrà sincronizzato con l'orario del telefono.

Calibrazione del flusso

a. Taratura della portata: accedere all'interfaccia di taratura della portata tramite l'interfaccia delle impostazioni.

b. Velocità: imposta la velocità della pompa da calibrare.

c. Iniziare lo svuotamento: svuota l'aria dal tubo della pompa per garantire la precisione durante la calibrazione.

d. Tempo di titolazione lungo: imposta il tempo di funzionamento della pompa durante la calibrazione.

e. Avvia la titolazione: avvia il processo di titolazione per la durata impostata.

f. Volume di ingresso: inserisce il volume di liquido letto da un cilindro graduato (in mL).

g. Calibrazione completata: clicca per completare la calibrazione del flusso.

Aggiornamento Firmware

a. Versione firmware attuale: mostra la versione corrente.

b. Prompt nuova versione: viene visualizzato se è disponibile una nuova versione.

c. Stato dopo l'aggiornamento del firmware: visualizza lo stato dopo il completamento dell'aggiornamento.

Per aggiornare il firmware, entra nell'interfaccia delle impostazioni dell'app e clicca sul pulsante di aggiornamento se è disponibile una nuova versione. Non eseguire altre azioni durante il processo di aggiornamento. Al termine, un indicatore di stato rosso fisso e due segnali acustici indicheranno il successo. Se l'aggiornamento fallisce, ripeti i passaggi.

Appendice

Parametri Tecnici

Dimensioni: 100 x 92 x 63 mm (inclusa la testa della pompa)

Peso: 316 g (escluso l'adattatore di alimentazione)

Adattatore di alimentazione:

100VAC - 240VAC

Uscita: DC12V 2A

Parametri di titolazione:

Canale dosaggio: 1 testa pompa KFS

Portata: >70 mL/min

Numero di titolazioni: 24 volte/giorno - 1 volta ogni 99 giorni

Precisione del dosaggio: <±2%

Intervallo di volume: 0,1 mL - 9999,9 mL

Interfaccia: WIFI

Ambiente di lavoro: Temperatura 0-70℃, umidità 10%-90% (non condensante)

Ambiente di conservazione: Temperatura -20℃-85℃, umidità 10%-90% (non condensante)

Garanzia post-vendita.
