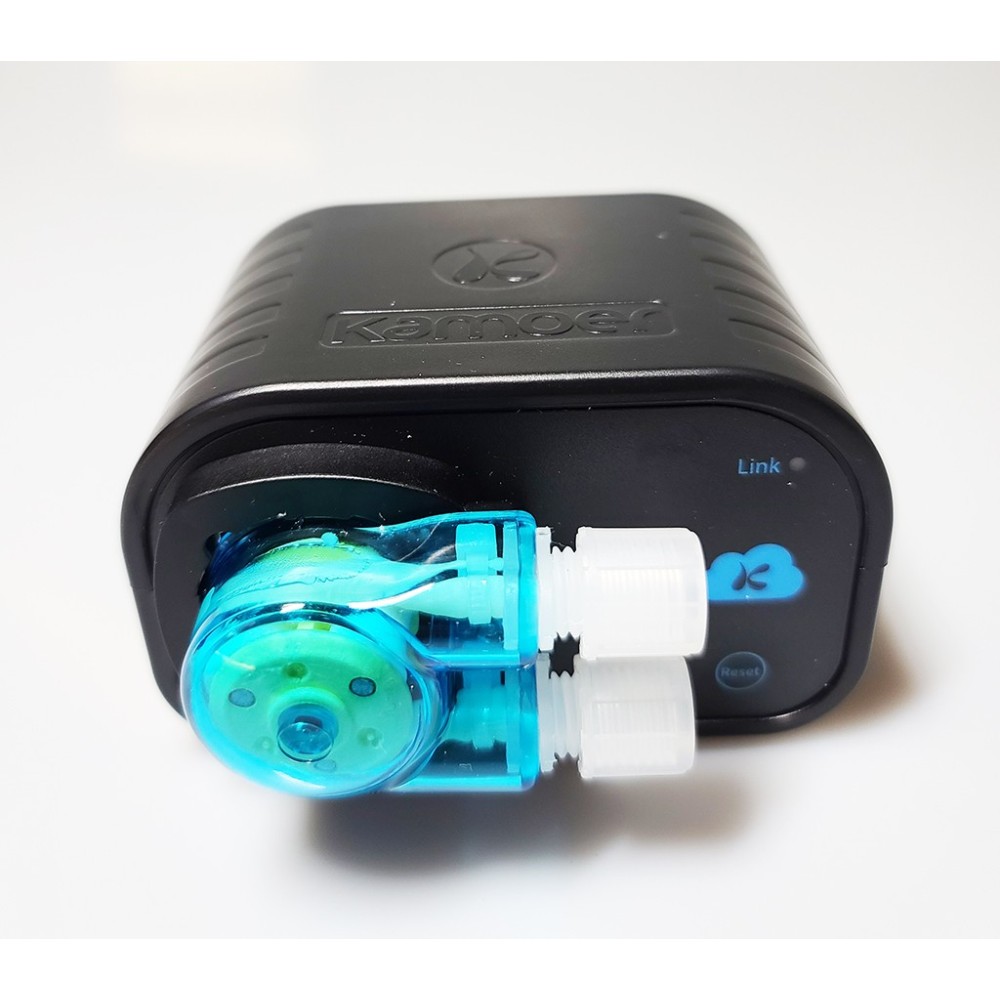

Kamoer X1 Pro T Stegmotorpump Enkelt huvud med WiFi

Specifikationer

Gränssnitt: WiFi

Titreringskanal: 1 KFS-pumphuvud

Titreringsflöde: 70 ml/min

Volymintervall: 0.1ml-9999ml

Spänning: Ingång: 100VAC-240VAC / Utgång: DC12V/2A

Mått: 10 cm x 9,2 cm x 6,3 cm

Vikt: 316 g

Användarmanual

Läsningstips

FCC Varning

Denna enhet uppfyller del 15 i FCC:s regler och får inte orsaka skadlig störning samt måste acceptera eventuell mottagen störning. Den har testats och klassificerats som en digital enhet av klass B enligt FCC:s regler. Även om denna enhet genererar radiofrekvensenergi kan den orsaka störningar i radiokommunikation om den inte används enligt instruktionerna. Om den orsakar störningar i radio- eller TV-mottagning kan användaren försöka åtgärda det genom att justera mottagarantennen, öka avståndet, ansluta till ett annat uttag eller söka hjälp från en tekniker. Eventuella modifieringar som inte godkänts av ansvarig part kan upphäva användarens rätt att använda enheten.

FCC kräver ett separationsavstånd på minst 20 cm för sändarantennarna för att skydda personer från strålningsexponering. Dessa antenner får inte vara samplacerade med någon annan antenn eller sändare.

Användarinstruktioner

Kamoer erbjuder följande material för användare av X1 PRO T Micropump:

X1 PRO T Användarmanual

Det rekommenderas att först läsa Snabbstartsguiden för en snabb förståelse av användningsprocessen. För mer detaljerad produktinformation, hänvisas till X1 PRO T Micropump Användarmanual.

Ladda ner the Kamoer Fjärrapp

Skanna QR-koden för att ladda ner rätt version av appen.

Alternativt, sök på "Kamoer "Remote" i App Store (för iOS 9.1 och senare) eller Google Play (för Android 4.4 och senare) för att ladda ner.

För att komma åt handledningen, gå till sidan med enhetslistan och klicka på "?"-ikonen uppe i högra hörnet. Välj "X1 PRO T" för att visa användarmanualen och vanliga frågor.

Produktbeskrivning

Översikt

X1 PRO T är en enfrekvens WIFI-mikropump som kan styras via en mobilapp. Den har en långlivad stegmotor och kan användas som en doserpump eller en kalciumreaktor. Som doserpump kan den noggrant och flexibelt tillsätta ämnen såsom kalcium, magnesium, KH-förstärkare och spårämnen till ett marint biologiskt akvarium, vilket minskar manuellt arbete och minimerar potentiella fel. När den används som kalciumreaktor ger den ett stabilt vattenflöde.

Nyckelfunktioner

Liten storlek och hög kostnadseffektivitet

Stöder alla doseringskalciumreaktorer med justerbar hastighet

Fjärrkontroll via iOS- och Android-app

Appen kan styra flera X1 PRO T-enheter.

Inställningarna kvarstår även efter strömavbrott med ett reservbatteri

Använder högkvalitativ PharMed BPT-pumpslang

Stöder fjärruppgradering av firmware

Applikationer

Uppfödning av havsliv (för dosering eller kalciumreaktion hos SPS-, LPS- och SPS/LPS-koraller)

Växtförädling (för att tillföra näringselement under tillväxt)

Andra tillfällen (för komplettering av element under tillväxt)

Packa upp

Innan förpackningen öppnas, kontrollera om det finns några skador. Efter öppning, se över packlistan för att säkerställa att alla delar finns med och inspektera för eventuella synliga skador. Om några fel upptäcks, kontakta tillverkaren omedelbart.

Statusindikatorbeskrivning

Blå statusindikator

Långt ljus: Ansluten till molnet via routern.

Av: Frånkopplad från routern.

Snabbt blinkande: Router-nätverksdistributionsläge. Appen kan konfigurera Micropumpen för att ansluta till routern.

På i 200 millisekunder, av i 2 sekunder: AP-nätverkskonfigurationsläge. Appen kan konfigurera Micropumpen för att ansluta till routern.

Långsam blinkning: Frånkopplad från molnet.

Röd strömindikator

Långt ljus: Påslaget.

Av: Ström inte ansluten eller strömavbrott.

Obs: X1 PRO T använder röda och blå tvåfärgade indikatorer. När den blå statusindikatorn är tänd eller blinkar behöver den röda indikatorn inte vara tänd.

Produktinstallation

Detta kapitel täcker installationsprocessen för X1 PRO T Micropump, inklusive nödvändiga försiktighetsåtgärder.

Varning

Micropumpen är en självprimande pump, och om höjdskillnaden mellan vätskans inlopp och utlopp är för stor kan det leda till sifonering eller bakflöde.

För att förhindra detta måste Micropumpen placeras på ett sådant sätt att höjdskillnaden mellan vätskans inlopp och utlopp är inom 0,5 meter. Anslutningsröret för vätskan bör vara så kort som möjligt och upphöjt över behållaren. Det är viktigt att noggrant kontrollera att anslutningarna för vätskans inlopp och utlopp inte är omvända. Se kapitlet om komponentanslutningar för mer information.

Appanvändning

Detta kapitel beskriver hur man använder appen för att styra X1 PRO T Micropumpen.

Ansluter mikropumpen till molnet

Efter uppackning, slå på mikropumpen för första gången. Den blå statusindikatorn kommer att blinka långsamt, vilket indikerar att enheten behöver anslutas till molnet med hjälp av appen och en trådlös router. Följ dessa steg:

Öppna appen, klicka på "+"-knappen i det övre högra hörnet på enhetens skärm för att lägga till en enhet, välj "KamoerX1PRO" från listan över stödda enheter och tryck på enter.

Se till att mobiltelefonen är ansluten till ett Wi-Fi-nätverk som har tillgång till internet (enheten stödjer inte 5G Wi-Fi).

Ange Wi-Fi-lösenordet noggrant utan att göra några misstag och klicka på "Nästa" för att fortsätta med enhetsnätverket.

Tryck och håll ned "Reset"-knappen på bakpanelen i mer än 4 sekunder, släpp sedan. Vänta i 3 sekunder. Den blå statusindikatorn kommer att blinka snabbt, vilket indikerar att enheten nu är i nätverkskonfigurationsläge. Använd appen för att påbörja nätverkskonfiguration när lampan blinkar snabbt.

Vänta tills nätverkskonfigurationsprocessen är slutförd. Appen kommer att visa en skärm för lyckad anslutning när det är klart.

Klicka på "Börja använda" på denna skärm för att gå in i enhetslistan. Den röda statusindikatorn kommer nu att vara på, vilket indikerar att mikropumpen har anslutits till molnet och bindningen är klar.

Notera:

a. Enheten behöver bara anslutas till Wi-Fi en gång. Efter en lyckad konfiguration kan enheten hittas i enhetslistan så länge appen har tillgång till internet.

b. Om enheten inte lyckas ansluta till Wi-Fi under konfigurationen, starta processen igen från steg 1.

Två metoder finns tillgängliga för att fästa Micropumpen.

Den första metoden är att binda Micropump genom den ovan nämnda omfördelningsmetoden.

Den andra metoden är att Micropump kopplas till molnet via en trådlös router. I detta fall kan användaren ansluta sin mobiltelefon till den trådlösa routern, och appen kommer att visa lokalt tillgängliga Micropumps. Användaren kan välja Micropump från listan och binda den genom att följa dessa steg:

Öppna appen, klicka på "+"-knappen i det övre högra hörnet för att lägga till en enhet.

Gå in i gränssnittet för att lägga till en enhet, välj Micropump från listan över lokalt tillgängliga enheter och klicka för att gå in.

Efter en lyckad koppling kommer en uppmaning att dyka upp, och användaren kan klicka på "Start" för att återvända till enhetslistan.

Mikropumpsstyrningsgränssnitt

Öppna appen och klicka på Micropump i enhetslistan för att komma åt Micropumpens driftsgränssnitt.

Micropumpens driftsgränssnitt inkluderar körfunktioner och inställningsfunktioner:

Plan: visar det aktuella arbetsläget, med 3 tillgängliga alternativ:

Planeringsläge: gör det möjligt för användaren att ställa in en doseringsplan och kvantitativt titrera Mikropumpen enligt planen.

Manuellt läge: möjliggör manuella, kvantitativa körningar.

Kontinuerligt läge: körs kontinuerligt med justerbar hastighet, lämpligt för kalciumreaktioner.

Inställningar: används främst för firmwareuppgraderingar, tidsynkronisering, flödeskalibrering och andra funktioner.

Schemalägg dosering - Detaljsida för schemaläggningsinställningar

Klicka på "Plan" i den nedre navigeringsfältet för att komma till plansidan, som inkluderar följande funktioner:

Inställning/visning av lösningsflaskans status: tillåter användaren att se volymen på lösningsflaskan, återstående volym, planerat dagligt tillsatsbelopp och antal dagar som den återstående volymen räcker. Användaren kan också ställa in volymen på lösningsflaskan.

Cykel cykel: doseringscykeln kan ställas in på veckovis eller varannan dag.

Lista över plangrupper: visar de inställda plangrupperna och planerna.

Lägg till en plangrupp: skapar en plangrupp genom att ange dess namn och tidsintervall. Upp till 6 plangrupper kan skapas.

Planera gruppskapande, redigering och borttagning

För att skapa en plan måste användaren först skapa en plangrupp eller lägga till en plan i en befintlig plangrupp. Upp till 6 grupper kan skapas.

Att skapa en planeringsgrupp

På sidan för kanalplansdetaljer, klicka på "+"-knappen i det övre högra hörnet för att gå till gränssnittet för att lägga till plangruppen.

Ange namnet på plangruppen.

Ställ in tidsintervallet för plangruppen, med ett maximalt intervall från 00:00 till 23:59.

Spara plangruppen genom att klicka på knappen "Spara".

Att redigera eller ta bort en plangrupp

Klicka på plangruppen för att gå in i gränssnittet för att redigera gruppinformation, med samma parametrar som vid gruppskapandet.

Ange planlistan genom att klicka på rullgardinsknappen för plangruppen.

Ta bort plangruppen genom att skjuta den åt vänster och klicka på raderingsknappen.

Inställningssida

a. Enhetens serienummer: visar enhetens serienummer.

b. Aktuell firmwareversion: visar den nuvarande versionen av firmware. Om den är uppdaterad kommer en uppmaning att visas.

c. Namn: möjliggör att ändra enhetens och pumpens huvuds namn för identifieringsändamål.

d. Serienummer: klicka för att visa enhetens serienummer.

e. Uppdatering: möjlighet att uppdatera firmware om en ny version finns tillgänglig.

f. Rörtypinställning: kontrollerar och ställer in livslängden och användningstiden för pumpens rör. Byts vanligtvis efter 1000 timmar.

g. Tidsinställning: ställer in firmwarets realtidsklocka för att säkerställa korrekta titreringsplaner.

h. Anslut till den smarta styrenheten: ställer in anslutning till den smarta styrenheten (för närvarande otillgänglig).

i. Flödeskalibrering: kalibrerar flödeshastigheten för varje pumphuvud för att förbättra noggrannheten vid tillsatser.

j. Återställ fabriksinställningar: återställer firmwareparametrar till fabriksinställningarna.

k. Ta bort enhet: kopplar bort appen och enheten.

Tidsinställning

a. Enhetstid: visar den aktuella tiden på enhetens realtidsklocka.

b. App tid: visar aktuell tid på telefonen.

c. Tidsynkronisering: efter att ha klickat kommer enhetens tid att synkroniseras med telefonens tid.

Flödeskalibrering

a. Flödeskalibrering: gå in i flödeskalibreringsgränssnittet via inställningsgränssnittet.

b. Hastighet: ställer in hastigheten på pumpen som ska kalibreras.

c. Börja tömma: tömmer luft från pumpens rör för att säkerställa noggrannhet vid kalibrering.

d. Lång titreringstid: ställer in pumpens driftstid under kalibrering.

e. Start titrering: startar titreringsprocessen för den angivna tiden.

f. Ingångsvolym: matar in volymen av vätska som lästs av från en mätcylinder (i mL).

g. Kalibrering slutförd: klicka för att slutföra flödeskalibreringen.

Firmwareuppgradering

a. Aktuell firmwareversion: visar den aktuella versionen.

b. Ny version prompt: visas om en ny version är tillgänglig.

c. Status efter firmwareuppdatering: visar status efter att uppdateringen är slutförd.

För att uppgradera firmware, gå in i appens inställningsgränssnitt och klicka på uppdateringsknappen om en ny version är tillgänglig. Utför inga andra åtgärder under uppgraderingsprocessen. När uppgraderingen är klar kommer en lång röd statusindikator och två pip att indikera framgång. Om uppgraderingen misslyckas, upprepa stegen.

Bilaga

Tekniska parametrar

Mått: 100 x 92 x 63 mm (inklusive pumphuvud)

Vikt: 316g (exklusive nätadapter)

Nätadapter:

100VAC - 240VAC

Utgång: DC12V 2A

Titreringsparametrar:

Doskanal: 1 KFS-pumphuvud

Flödeshastighet: >70 mL/min

Antal titreringar: 24 gånger/dag - 1 gång/99 dagar

Doseringens noggrannhet: <±2%

Volymområde: 0,1 mL - 9999,9 mL

Gränssnitt: WIFI

Arbetsmiljö: Temperatur 0-70℃, luftfuktighet 10%-90% (icke-kondenserande)

Förvaringsmiljö: Temperatur -20℃-85℃, luftfuktighet 10%-90% (icke-kondenserande)

Eftermarknadsgaranti.
