Specifikace

Rozhraní: WiFi

Titrační kanál: 1 čerpadlová hlava KFS

Průtok titrace: 70 ml/min

Rozsah objemu: 0.1ml-9999ml

Napětí: Vstup: 100VAC-240VAC / Výstup: DC12V/2A

Rozměry: 10 cm x 9,2 cm x 6,3 cm

Hmotnost: 316 g

Uživatelská příručka

Tipy na čtení

Varování FCC

Toto zařízení je v souladu s částí 15 pravidel FCC a nesmí způsobovat škodlivé rušení a musí přijímat jakékoli rušení, které může být přijato. Bylo testováno a klasifikováno jako digitální zařízení třídy B podle pravidel FCC. Ačkoli toto zařízení generuje rádiové frekvenční energie, může způsobit rušení rádiové komunikace, pokud není používáno podle pokynů. Pokud způsobuje rušení příjmu rádia nebo televize, uživatel se může pokusit problém vyřešit nastavením přijímací antény, zvětšením vzdálenosti, připojením do jiné zásuvky nebo vyhledáním pomoci technika. Jakékoliv úpravy, které nejsou schváleny odpovědnou stranou, mohou zrušit uživatelovo oprávnění k provozu zařízení.

FCC vyžaduje minimální vzdálenost mezi vysílacími anténami alespoň 20 cm, aby ochránil osoby před expozicí záření. Tyto antény nesmí být umístěny společně s žádnou jinou anténou nebo vysílačem.

Uživatelské pokyny

Kamoer nabízí následující materiály pro uživatele X1 PRO T Mikropumpy:

Návod k použití X1 PRO T

Doporučuje se nejprve přečíst Rychlý startovní průvodce pro rychlé pochopení procesu používání. Pro podrobnější informace o produktu si přečtěte Uživatelskou příručku k X1 PRO T mikropumpě.

Stáhnout the Kamoer Vzdálená aplikace

Naskenujte QR kód pro stažení vhodné verze aplikace.

Alternativně, vyhledejte "Kamoer "Remote" v App Store (pro iOS 9.1 a vyšší) nebo Google Play (pro Android 4.4 a vyšší) ke stažení.

Chcete-li získat přístup k tutoriálu, přejděte na stránku seznamu zařízení a klikněte na ikonu „?“ v pravém horním rohu. Vyberte „X1 PRO T“ pro zobrazení uživatelské příručky a často kladených otázek.

Popis produktu

Přehled

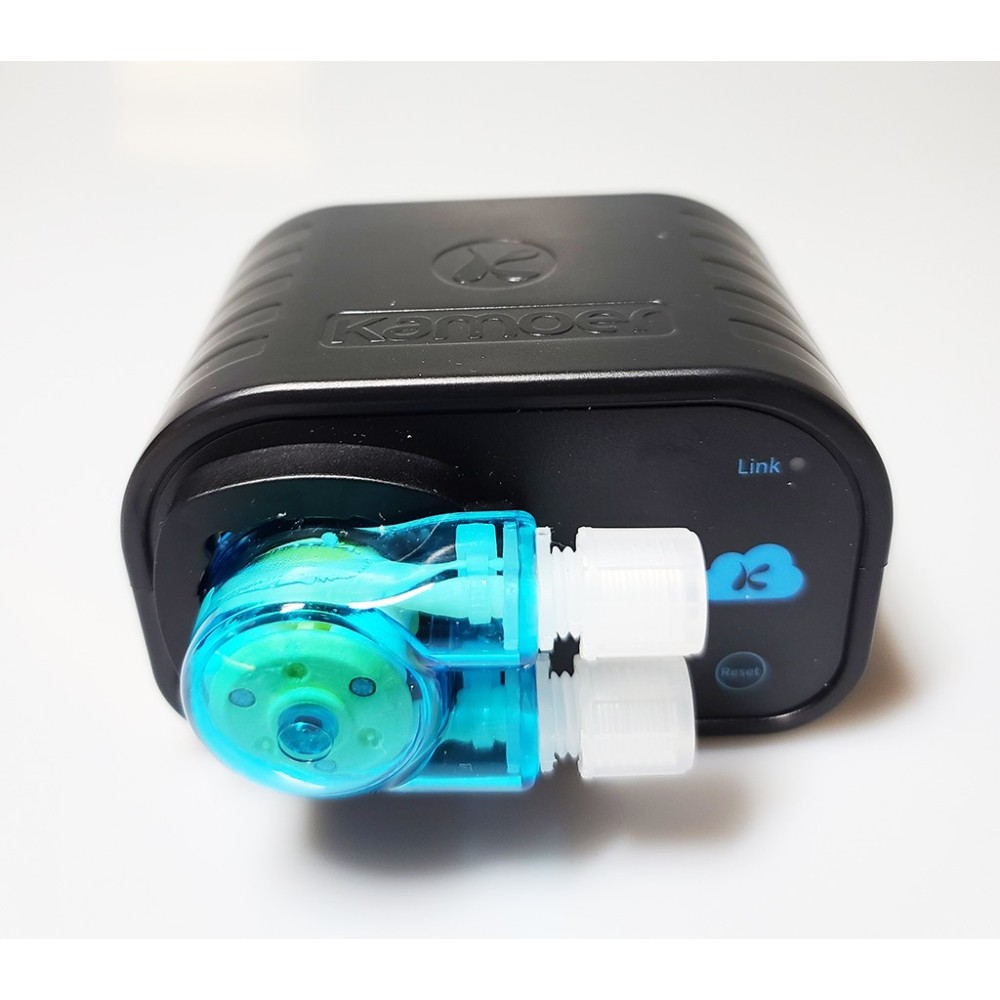

X1 PRO T je jednopásmové WIFI mikropumpa, kterou lze ovládat pomocí mobilní aplikace. Vybavena je dlouhotrvajícím krokovým motorem a může být použita jako dávkovací pumpa nebo jako reaktor na vápník. Jako dávkovací pumpa dokáže přesně a flexibilně přidávat prvky jako vápník, hořčík, zvyšovač KH a stopové prvky do mořského biologického akvária, čímž snižuje manuální práci a minimalizuje možné chyby. Při použití jako reaktor na vápník zajišťuje stabilní průtok vody.

Klíčové vlastnosti

Malá velikost a vysoká nákladová efektivita

Podporuje všechny dávkovací vápníkové reaktory s nastavitelnou rychlostí

Dálkové ovládání přes aplikaci pro iOS a Android

Aplikace může ovládat více zařízení X1 PRO T.

Nastavení zůstávají i po výpadku napájení díky záložní baterii.

Používá vysoce kvalitní hadičky pumpy PharMed BPT

Podporuje vzdálenou aktualizaci firmwaru

Aplikace

Chov mořského života (pro dávkování nebo reakci vápníku u korálů SPS, LPS a SPS/LPS)

Šlechtění rostlin (pro doplňování prvků během růstu)

Jiné příležitosti (pro doplňování prvků během růstu)

Vybalování

Před otevřením obalu zkontrolujte, zda není poškozený. Po otevření se řiďte seznamem balení, abyste se ujistili, že jsou všechny díly přítomny, a zkontrolujte případná viditelná poškození. Pokud jsou zjištěny nějaké vady, okamžitě kontaktujte výrobce.

Popis indikátoru stavu

Modrý stavový indikátor

Dlouhé světlo: Připojeno k cloudu přes router.

Vypnuto: Odpojeno od routeru.

Rychlé blikání: Režim distribuce sítě routeru. Aplikace může nakonfigurovat mikropumpu tak, aby se připojila k routeru.

Zapnuto na 200 milisekund, vypnuto na 2 sekundy: režim konfigurace sítě AP. Aplikace může nakonfigurovat mikropumpu tak, aby se připojila k routeru.

Pomalé blikání: Odpojeno od cloudu.

Červený indikátor napájení

Dlouhé světlo: Zapnuto.

Vypnuto: Napájení není připojeno nebo výpadek napájení.

Poznámka: X1 PRO T používá červené a modré dvoubarevné indikátory. Když je modrý stavový indikátor zapnutý nebo bliká, červený indikátor nemusí být zapnutý.

Instalace produktu

Tato kapitola pokrývá proces instalace X1 PRO T Micropump, včetně nezbytných opatření.

Varování

Mikropumpa je samonasávací čerpadlo a pokud je rozdíl výšky mezi vtokem a výtokem kapaliny příliš velký, může to způsobit sifonování nebo zpětný tok.

Aby se tomu předešlo, musí být mikropumpa umístěna tak, aby výškový rozdíl mezi vstupem a výstupem kapaliny byl do 0,5 metru. Připojovací potrubí pro kapalinu by mělo být co nejkratší a zvednuté nad nádobu. Je důležité zkontrolovat, že připojení vstupu a výstupu kapaliny nejsou zaměněna. Pro více informací se obraťte na kapitolu Připojení komponent.

Používání aplikace

Tato kapitola popisuje, jak používat aplikaci k ovládání X1 PRO T mikropumpy.

Připojení mikropumpy k cloudu

Po vybalení zapněte Micropump poprvé. Modrý stavový indikátor bude pomalu blikat, což znamená, že zařízení je potřeba připojit ke cloudu pomocí aplikace a bezdrátového routeru. Postupujte podle těchto kroků:

Otevřete aplikaci, klikněte na tlačítko „+“ v pravém horním rohu obrazovky zařízení pro přidání zařízení, vyberte „KamoerX1PRO“ ze seznamu podporovaných zařízení a vstupte.

Ujistěte se, že je mobilní telefon připojen k Wi-Fi síti, která má přístup k internetu (zařízení nepodporuje 5G Wi-Fi).

Zadejte heslo k Wi-Fi, dávejte pozor, abyste neudělali žádné chyby, a klikněte na „Další“ pro pokračování v připojení zařízení k síti.

Stiskněte a podržte tlačítko „Reset“ na zadním panelu déle než 4 sekundy, poté jej uvolněte. Počkejte 3 sekundy. Modrý stavový indikátor bude rychle blikat, což znamená, že zařízení je nyní v režimu konfigurace sítě. Použijte aplikaci k zahájení konfigurace sítě, když světlo rychle bliká.

Počkejte, až proces konfigurace sítě úspěšně dokončí. Aplikace po dokončení zobrazí obrazovku s úspěšným připojením.

Klikněte na „Začít používat“ na této obrazovce pro vstup do rozhraní seznamu zařízení. Červený indikátor stavu se nyní rozsvítí, což znamená, že Micropump je připojen k cloudu a párování je dokončeno.

Poznámka:

a. Zařízení je potřeba připojit k Wi-Fi pouze jednou. Po úspěšném nastavení lze zařízení najít v seznamu zařízení, pokud má aplikace přístup k internetu.

b. Pokud se zařízení během konfigurace nepodaří připojit k Wi-Fi, spusťte proces znovu od kroku 1.

Jsou k dispozici dvě metody pro upevnění mikropumpy.

První metodou je vázání mikropumpy prostřednictvím výše zmíněné metody redistribuce.

Druhý způsob je, aby byl Micropump připojen k cloudu prostřednictvím bezdrátového routeru. V tomto případě se uživatel může připojit ke svému mobilnímu telefonu k bezdrátovému routeru a aplikace zobrazí lokálně dostupné Micropumpy. Uživatel může vybrat Micropump ze seznamu a připojit jej podle těchto kroků:

Otevřete aplikaci, klikněte na tlačítko „+“ v pravém horním rohu pro přidání zařízení.

Vstupte do rozhraní pro přidání zařízení, vyberte Micropump ze seznamu místně dostupných zařízení a klikněte pro vstup.

Po úspěšném připojení se zobrazí výzva a uživatel může kliknout na „Start“ pro návrat k seznamu zařízení.

Řídicí rozhraní mikropumpy

Otevřete aplikaci a klikněte na Micropump v seznamu zařízení pro přístup k rozhraní ovládání Micropump.

Rozhraní pro ovládání mikropumpy zahrnuje běžné funkce a nastavení:

Plán: zobrazuje aktuální pracovní režim, se třemi dostupnými možnostmi:

Režim plánování: umožňuje uživateli nastavit dávkovací plán a kvantitativně titrovat mikropumpu podle plánu.

Režim manuální: umožňuje manuální, kvantitativní běhy.

Režim kontinuálního provozu: pracuje nepřetržitě s nastavitelnou rychlostí, vhodný pro reakce s vápníkem.

Nastavení: používá se především pro aktualizace firmwaru, synchronizaci času, kalibraci průtoku a další funkce.

Stránka s podrobnostmi nastavení dávkovacího plánu

Klikněte na „Plán“ v dolním navigačním panelu pro přístup na stránku s podrobnostmi plánu, která zahrnuje následující funkce:

Nastavení/zobrazení stavu lahve s roztokem: umožňuje uživateli zobrazit objem lahve s roztokem, zbývající objem, plánované denní přidávání a počet dní, po které může zbývající objem vydržet. Uživatel může také nastavit objem lahve s roztokem.

Cyklus cyklu: dávkovací cyklus lze nastavit na týdenní nebo na několik dní.

Seznam skupin plánů: zobrazuje nastavené skupiny plánů a plány.

Přidat plánovací skupinu: vytvoří plánovací skupinu nastavením jejího názvu a časového rozsahu. Lze vytvořit až 6 plánovacích skupin.

Plánování vytváření, úprav a mazání skupin

Pro vytvoření plánu musí uživatel nejprve vytvořit skupinu plánů nebo přidat plán do existující skupiny plánů. Lze vytvořit až 6 skupin.

Vytvořit plánovou skupinu

Na stránce s podrobnostmi plánu kanálu klikněte na tlačítko „+“ v pravém horním rohu pro vstup do rozhraní přidání skupiny plánu.

Nastavte název skupiny plánu.

Nastavte časové rozmezí skupiny plánu s maximálním rozsahem od 00:00 do 23:59.

Uložte skupinu plánů kliknutím na tlačítko „Uložit“.

Chcete-li upravit nebo smazat skupinu plánů

Klikněte na skupinu plánu pro vstup do rozhraní úprav informací o skupině, s parametry stejnými jako při vytváření skupiny.

Zadejte seznam plánů kliknutím na rozbalovací tlačítko skupiny plánů.

Odstraňte skupinu plánů posunutím doleva a kliknutím na tlačítko smazat.

Stránka nastavení

a. Sériové číslo zařízení: zobrazuje sériové číslo zařízení.

b. Aktuální verze firmwaru: zobrazuje aktuální verzi firmwaru. Pokud je k dispozici aktualizace, zobrazí se výzva.

c. Název: umožňuje upravovat názvy zařízení a hlavy pumpy pro účely identifikace.

d. Sériové číslo: klikněte pro zobrazení sériového čísla zařízení.

e. Aktualizace: možnost aktualizovat firmware, pokud je k dispozici nové vydání.

f. Nastavení typu hadice: kontroluje a nastavuje životnost a dobu používání hadice pumpy. Obvykle se vyměňuje po 1000 hodinách.

g. Nastavení času: nastavuje čas reálného času firmwaru, aby zajistil přesné plány titrace.

h. Připojit ke smart ovladači: nastaví připojení ke smart ovladači (momentálně nedostupné).

i. Kalibrace průtoku: kalibruje průtok každé pumpy pro zlepšení přesnosti dávkování.

j. Obnovení továrního nastavení: obnovuje parametry firmwaru na tovární nastavení.

k. Odstranit zařízení: odpojí aplikaci a zařízení.

Nastavení času

a. Čas zařízení: zobrazuje aktuální čas reálného času zařízení.

b. Čas aplikace: zobrazuje aktuální čas na telefonu.

c. Synchronizace času: po kliknutí bude čas zařízení synchronizován s časem telefonu.

Kalibrace průtoku

a. Kalibrace průtoku: vstupte do rozhraní kalibrace průtoku přes nastavení.

b. Rychlost: nastavuje rychlost čerpadla, které má být kalibrováno.

c. Začněte vyprazdňovat: vyprazdňuje vzduch z hadice čerpadla, aby byla zajištěna přesnost během kalibrace.

d. Dlouhá doba titrace: nastavuje dobu běhu čerpadla během kalibrace.

e. Spustit titraci: spustí proces titrace na nastavenou dobu.

f. Vstupní objem: zadává objem kapaliny odečtený z měřicího válce (v mL).

g. Kalibrace dokončena: klikněte pro dokončení kalibrace toku.

Aktualizace firmwaru

a. Aktuální verze firmwaru: zobrazuje aktuální verzi.

b. Výzva nové verze: zobrazuje se, pokud je k dispozici nová verze.

c. Stav po aktualizaci firmwaru: zobrazuje stav po dokončení aktualizace.

Chcete-li aktualizovat firmware, vstupte do rozhraní nastavení aplikace a klikněte na tlačítko aktualizace, pokud je k dispozici nová verze. Během procesu aktualizace neprovádějte žádné jiné akce. Po dokončení bude úspěch signalizován dlouhým červeným indikátorem stavu a dvěma pípnutími. Pokud aktualizace selže, opakujte kroky.

Příloha

Technické parametry

Rozměry: 100 x 92 x 63 mm (včetně hlavy pumpy)

Hmotnost: 316 g (bez napájecího adaptéru)

Napájecí adaptér:

100 V AC - 240 V AC

Výstup: DC12V 2A

Parametry titrace:

Dávkovací kanál: 1 čerpadlová hlava KFS

Průtok: >70 mL/min

Počet titrací: 24krát/den - 1krát/99 dní

Přesnost dávkování: <±2%

Rozsah objemu: 0,1 mL - 9999,9 mL

Rozhraní: WIFI

Provozní prostředí: Teplota 0-70 ℃, vlhkost 10%-90% (nekondenzační)

Prostředí pro skladování: Teplota -20℃ až 85℃, vlhkost 10%%-90% (nekondenzační)

Záruční servis po prodeji.
