Thông số kỹ thuật

Giao diện: WiFi

Kênh chuẩn độ: 1 đầu bơm KFS

Dòng chuẩn độ: 70ml/phút

Dải thể tích: 0.1ml-9999ml

Điện áp: Đầu vào: 100VAC-240VAC / Đầu ra: DC12V/2A

Kích thước: 10 cm x 9.2 cm x 6.3 cm

Trọng lượng: 316g

Hướng dẫn sử dụng

Mẹo đọc sách

Cảnh báo của FCC

Thiết bị này tuân thủ Phần 15 của Quy định FCC và không được gây nhiễu có hại đồng thời phải chấp nhận bất kỳ nhiễu nào nhận được. Nó đã được kiểm tra và phân loại là thiết bị kỹ thuật số lớp B theo quy định của FCC. Mặc dù thiết bị này phát ra năng lượng tần số vô tuyến, nó có thể gây ảnh hưởng đến việc truyền thông vô tuyến nếu không sử dụng theo hướng dẫn. Nếu nó gây nhiễu cho việc thu sóng radio hoặc TV, người dùng có thể thử khắc phục bằng cách điều chỉnh ăng-ten thu, tăng khoảng cách, kết nối với ổ cắm khác hoặc nhờ sự trợ giúp từ kỹ thuật viên. Bất kỳ sửa đổi nào không được bên chịu trách nhiệm phê duyệt có thể làm mất quyền vận hành thiết bị của người dùng.

FCC yêu cầu khoảng cách tách biệt ít nhất 20 cm đối với các ăng-ten phát để bảo vệ con người khỏi phơi nhiễm bức xạ. Các ăng-ten này không được đặt chung vị trí với bất kỳ ăng-ten hoặc máy phát nào khác.

Hướng dẫn sử dụng

Kamoer cung cấp các tài liệu sau cho người dùng X1 PRO T Micropump:

Hướng Dẫn Sử Dụng X1 PRO T

Đề nghị đọc Hướng Dẫn Bắt Đầu Nhanh trước để hiểu nhanh về quy trình sử dụng. Để biết thông tin chi tiết về sản phẩm, vui lòng tham khảo Sổ Tay Người Dùng Máy Bơm Vi X1 PRO T.

Tải xuống Kamoer Ứng dụng từ xa

Quét mã QR để tải xuống phiên bản ứng dụng phù hợp.

Ngoài ra, tìm kiếm "Kamoer "Tải về 'Remote' trên App Store (cho iOS 9.1 trở lên) hoặc Google Play (cho Android 4.4 trở lên)."

Để truy cập hướng dẫn, hãy vào trang danh sách thiết bị và nhấp vào biểu tượng "?" ở góc trên bên phải. Chọn "X1 PRO T" để xem hướng dẫn sử dụng và các câu hỏi thường gặp.

Mô tả sản phẩm

Tổng quan

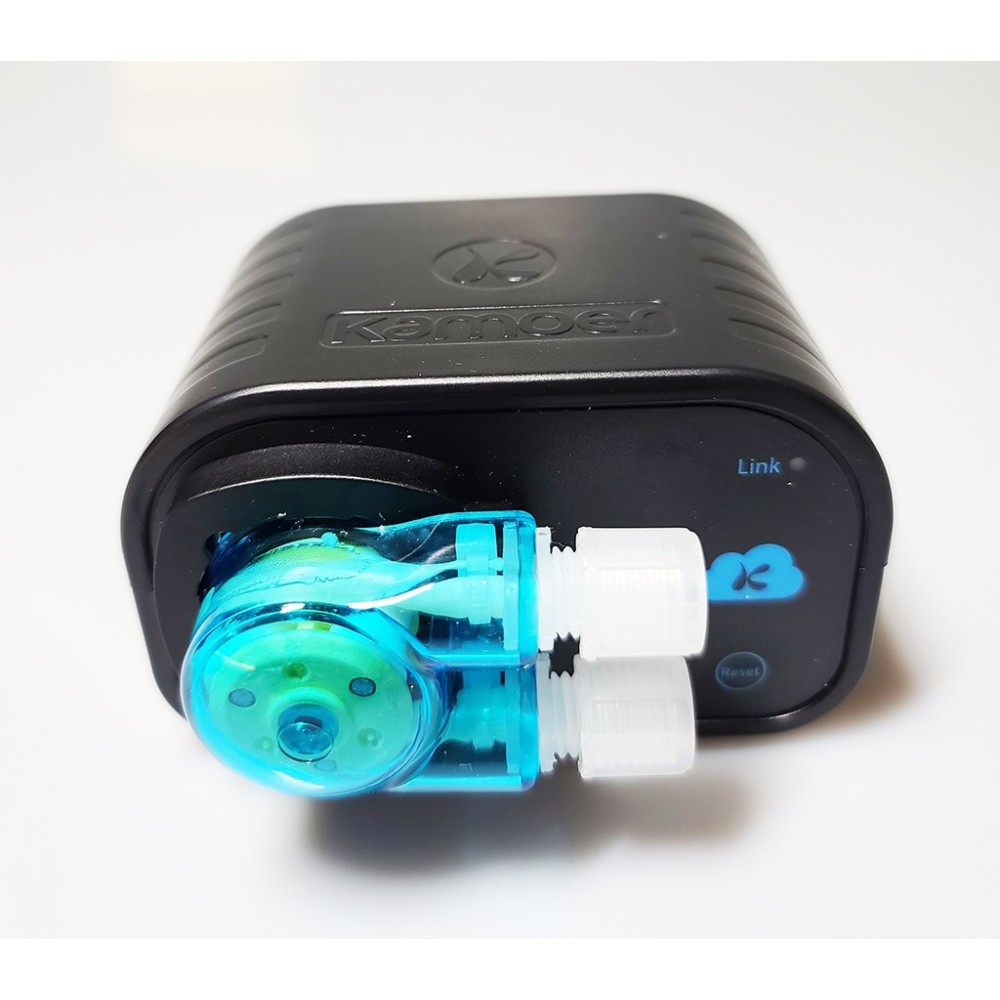

X1 PRO T là một bơm vi mô WIFI một kênh có thể điều khiển qua ứng dụng trên điện thoại di động. Nó được trang bị động cơ bước bền bỉ và có thể được sử dụng như một bơm định lượng hoặc bộ phản ứng canxi. Khi sử dụng như một bơm định lượng, nó có thể thêm chính xác và linh hoạt các nguyên tố như canxi, magiê, chất tăng cường KH và các nguyên tố vi lượng vào bể sinh vật biển, giảm thiểu công việc thủ công và hạn chế sai sót có thể xảy ra. Khi sử dụng như một bộ phản ứng canxi, nó cung cấp dòng chảy nước ổn định.

Các Tính Năng Chính

Kích thước nhỏ và hiệu quả chi phí cao

Hỗ trợ tất cả các bộ điều chỉnh canxi với tốc độ điều chỉnh được

Điều khiển từ xa qua ứng dụng iOS và Android

Ứng dụng có thể điều khiển nhiều thiết bị X1 PRO T.

Cài đặt vẫn được giữ lại ngay cả sau khi mất điện nhờ pin dự phòng.

Sử dụng ống bơm PharMed BPT chất lượng cao

Hỗ trợ nâng cấp firmware từ xa

Ứng dụng

Sinh sản sinh vật biển (để định lượng hoặc phản ứng canxi của san hô SPS, LPS và san hô hỗn hợp SPS/LPS)

Lai tạo giống cây trồng (để bổ sung các nguyên tố trong quá trình sinh trưởng)

Những dịp khác (để bổ sung các yếu tố trong quá trình phát triển)

Mở hộp

Trước khi mở bao bì, kiểm tra xem có bị hư hại không. Sau khi mở, tham khảo danh sách đóng gói để đảm bảo tất cả các bộ phận đều có mặt và kiểm tra xem có bất kỳ hư hại nào nhìn thấy được không. Nếu phát hiện bất kỳ khuyết điểm nào, hãy liên hệ ngay với nhà sản xuất.

Mô tả chỉ báo trạng thái

Chỉ báo trạng thái màu xanh dương

Đèn Dài: Đã kết nối với đám mây qua bộ định tuyến.

Tắt: Đã ngắt kết nối khỏi bộ định tuyến.

Chế độ nháy nhanh: Chế độ phân phối mạng Router. Ứng dụng có thể cấu hình Micropump để kết nối với router.

Bật trong 200 mili giây, tắt trong 2 giây: Chế độ cấu hình mạng AP. Ứng dụng có thể cấu hình Micropump để kết nối với bộ định tuyến.

Nhấp nháy chậm: Đã ngắt kết nối khỏi đám mây.

Đèn báo nguồn đỏ

Đèn Dài: Đã bật nguồn.

Tắt: Không kết nối nguồn hoặc mất điện.

Lưu ý: X1 PRO T sử dụng đèn chỉ báo hai màu đỏ và xanh dương. Khi đèn chỉ báo trạng thái màu xanh dương bật hoặc nhấp nháy, đèn chỉ báo màu đỏ không cần phải bật.

Lắp đặt sản phẩm

Chương này trình bày quy trình lắp đặt Micropump X1 PRO T, bao gồm các biện pháp phòng ngừa cần thiết.

Cảnh báo

Máy bơm vi mô là một loại bơm tự mồi, và nếu sự chênh lệch về độ cao giữa cửa vào và cửa ra của chất lỏng quá lớn, nó có thể dẫn đến hiện tượng hút ngược hoặc dòng chảy ngược.

Để ngăn chặn điều này, Micropump phải được đặt sao cho độ chênh cao giữa cửa vào và cửa ra của chất lỏng nằm trong khoảng 0,5 mét. Ống kết nối cho chất lỏng nên được giữ càng ngắn càng tốt và nâng cao hơn so với bình chứa. Quan trọng là phải kiểm tra kỹ rằng các kết nối cho cửa vào và cửa ra của chất lỏng không bị đảo ngược. Tham khảo chương Kết nối linh kiện để biết thêm thông tin.

Sử dụng Ứng Dụng

Chương này trình bày cách sử dụng Ứng dụng để điều khiển Máy bơm vi mô X1 PRO T.

Kết nối Bơm Vi mô với Đám mây

Sau khi mở hộp, hãy bật Máy bơm vi mô lần đầu tiên. Đèn báo trạng thái màu xanh sẽ nhấp nháy chậm, cho biết thiết bị cần được kết nối với đám mây bằng ứng dụng và bộ định tuyến không dây. Hãy làm theo các bước sau:

Mở ứng dụng, nhấn nút "+" ở góc trên bên phải màn hình thiết bị để thêm thiết bị, chọn "KamoerX1PRO" từ danh sách các thiết bị được hỗ trợ, sau đó nhập.

Đảm bảo rằng điện thoại di động được kết nối với mạng Wi-Fi có thể truy cập internet (thiết bị không hỗ trợ Wi-Fi 5G).

Nhập mật khẩu Wi-Fi, chú ý không được sai, sau đó nhấp vào "Tiếp theo" để tiếp tục kết nối mạng cho thiết bị.

Nhấn và giữ nút "Reset" ở bảng điều khiển phía sau trong hơn 4 giây, sau đó thả ra. Đợi 3 giây. Đèn báo trạng thái màu xanh sẽ nhấp nháy nhanh, cho biết thiết bị hiện đang ở chế độ cấu hình mạng. Sử dụng ứng dụng để bắt đầu cấu hình mạng khi đèn nhấp nháy nhanh.

Chờ quá trình cấu hình mạng hoàn tất thành công. Ứng dụng sẽ hiển thị màn hình kết nối thành công khi hoàn tất.

Nhấn "Bắt đầu sử dụng" trên màn hình này để vào giao diện danh sách thiết bị. Đèn báo trạng thái màu đỏ sẽ bật lên, cho biết Micropump đã được kết nối với đám mây và quá trình liên kết đã hoàn tất.

Ghi chú:

a. Thiết bị chỉ cần kết nối với Wi-Fi một lần. Sau khi cấu hình thành công, thiết bị có thể được tìm thấy trong danh sách thiết bị miễn là ứng dụng có thể truy cập internet.

b. Nếu thiết bị không kết nối được Wi-Fi trong quá trình cấu hình, hãy bắt đầu lại quy trình từ bước 1.

Có hai phương pháp để liên kết Micropump.

Phương pháp đầu tiên là kết nối Micropump thông qua phương pháp phân phối lại đã đề cập ở trên.

Phương pháp thứ hai là kết nối Micropump với đám mây thông qua bộ định tuyến không dây. Trong trường hợp này, người dùng có thể kết nối điện thoại di động của họ với bộ định tuyến không dây, và ứng dụng sẽ hiển thị các Micropump có sẵn trong khu vực. Người dùng có thể chọn Micropump từ danh sách và liên kết nó bằng cách làm theo các bước sau:

Mở ứng dụng, nhấn nút "+" ở góc trên bên phải để thêm thiết bị.

Vào giao diện thêm thiết bị, chọn Micropump từ danh sách các thiết bị có sẵn trong khu vực, rồi nhấp để vào.

Sau khi liên kết thành công, một cửa sổ nhắc sẽ hiện lên, và người dùng có thể nhấn "Bắt đầu" để quay lại danh sách thiết bị.

Giao diện điều khiển bơm vi mô

Mở ứng dụng và nhấp vào Micropump trong danh sách thiết bị để truy cập giao diện vận hành của Micropump.

Giao diện vận hành của Micropump bao gồm các chức năng chạy và các chức năng cài đặt:

Kế hoạch: hiển thị chế độ làm việc hiện tại, với 3 tùy chọn có sẵn:

Chế độ lập kế hoạch: cho phép người dùng thiết lập kế hoạch liều lượng và định lượng điều chỉnh Micropump theo kế hoạch.

Chế độ thủ công: cho phép chạy thủ công với các phép đo định lượng.

Chế độ liên tục: hoạt động liên tục với tốc độ điều chỉnh được, phù hợp cho các phản ứng với canxi.

Cài đặt: chủ yếu được sử dụng cho việc nâng cấp firmware, đồng bộ thời gian, hiệu chuẩn lưu lượng và các chức năng khác.

Trang Chi Tiết Cài Đặt Lịch Trình Liều Dùng

Nhấp vào "Kế hoạch" trên thanh điều hướng phía dưới để truy cập trang chi tiết kế hoạch, bao gồm các chức năng sau:

Cài đặt/xem trạng thái chai dung dịch: cho phép người dùng xem thể tích chai dung dịch, thể tích còn lại, lượng dung dịch dự kiến thêm mỗi ngày và số ngày dung tích còn lại có thể sử dụng được. Người dùng cũng có thể cài đặt thể tích của chai dung dịch.

Chu kỳ chu kỳ: chu kỳ liều có thể được thiết lập hàng tuần hoặc cách vài ngày.

Danh sách nhóm kế hoạch: hiển thị các nhóm kế hoạch và các kế hoạch đã được thiết lập.

Thêm nhóm kế hoạch: tạo một nhóm kế hoạch bằng cách đặt tên và phạm vi thời gian cho nó. Có thể tạo tối đa 6 nhóm kế hoạch.

Lập Kế Hoạch Tạo Nhóm, Chỉnh Sửa và Xóa

Để tạo một kế hoạch, người dùng trước tiên phải tạo một nhóm kế hoạch hoặc thêm kế hoạch vào một nhóm kế hoạch đã tồn tại. Có thể tạo tối đa 6 nhóm.

Tạo một nhóm kế hoạch

Trong trang chi tiết kế hoạch kênh, nhấn nút "+" ở góc trên bên phải để vào giao diện thêm nhóm kế hoạch.

Đặt tên cho nhóm kế hoạch.

Đặt phạm vi thời gian của nhóm kế hoạch, với phạm vi tối đa từ 00:00 đến 23:59.

Lưu nhóm kế hoạch bằng cách nhấp vào nút "Lưu".

Để chỉnh sửa hoặc xóa một nhóm kế hoạch

Nhấp vào nhóm kế hoạch để vào giao diện chỉnh sửa thông tin nhóm, với các tham số giống như khi tạo nhóm.

Nhập danh sách kế hoạch bằng cách nhấp vào nút thả xuống của nhóm kế hoạch.

Xóa nhóm kế hoạch bằng cách vuốt nó sang trái và nhấn nút xóa.

Trang cài đặt

a. Số seri thiết bị: hiển thị số seri của thiết bị.

b. Phiên bản firmware hiện tại: hiển thị phiên bản firmware hiện tại. Nếu được cập nhật, một thông báo sẽ xuất hiện.

c. Tên: cho phép chỉnh sửa tên thiết bị và đầu bơm nhằm mục đích nhận dạng.

d. Số sê-ri: nhấp để hiển thị số sê-ri của thiết bị.

e. Cập nhật: tùy chọn để cập nhật firmware nếu có phiên bản mới.

f. Cài đặt loại ống: kiểm tra và đặt thời gian sử dụng cũng như tuổi thọ của ống bơm. Thông thường được thay thế sau 1000 giờ.

g. Cài đặt thời gian: thiết lập thời gian đồng hồ thực của firmware để đảm bảo các kế hoạch điều chỉnh liều chính xác.

h. Kết nối với bộ điều khiển thông minh: thiết lập kết nối với bộ điều khiển thông minh (hiện tại không khả dụng).

i. Hiệu chuẩn lưu lượng: hiệu chuẩn lưu lượng của mỗi đầu bơm để cải thiện độ chính xác của việc thêm vào.

j. Khôi phục cài đặt gốc: khôi phục các tham số phần mềm về cài đặt gốc của nhà máy.

k. Xóa thiết bị: hủy liên kết giữa Ứng dụng và thiết bị.

Cài đặt thời gian

a. Thời gian thiết bị: hiển thị thời gian đồng hồ thực tế hiện tại của thiết bị.

b. Thời gian ứng dụng: hiển thị thời gian hiện tại trên điện thoại.

c. Đồng bộ thời gian: sau khi nhấn, thời gian trên thiết bị sẽ được đồng bộ với thời gian trên điện thoại.

Hiệu chuẩn lưu lượng

a. Hiệu chuẩn lưu lượng: vào giao diện hiệu chuẩn lưu lượng thông qua giao diện cài đặt.

b. Tốc độ: đặt tốc độ của bơm cần hiệu chuẩn.

c. Bắt đầu xả: xả không khí từ ống bơm để đảm bảo độ chính xác trong quá trình hiệu chuẩn.

d. Thời gian chuẩn độ dài: đặt thời gian chạy của bơm trong quá trình hiệu chuẩn.

e. Bắt đầu chuẩn độ: bắt đầu quá trình chuẩn độ trong khoảng thời gian đã đặt.

f. Thể tích đầu vào: nhập thể tích chất lỏng đọc được từ ống đo (tính bằng mL).

g. Hiệu chuẩn hoàn tất: nhấp để hoàn thành hiệu chuẩn luồng.

Nâng cấp phần mềm hệ thống

a. Phiên bản firmware hiện tại: hiển thị phiên bản hiện tại.

b. Lời nhắc phiên bản mới: hiển thị nếu có phiên bản mới.

c. Trạng thái sau khi cập nhật firmware: hiển thị trạng thái sau khi quá trình cập nhật hoàn tất.

Để nâng cấp firmware, vào giao diện cài đặt Ứng dụng và nhấn nút cập nhật nếu có phiên bản mới. Không thực hiện các thao tác khác trong quá trình nâng cấp. Khi hoàn thành, đèn báo trạng thái đỏ sáng lâu và phát hai tiếng bíp sẽ báo hiệu thành công. Nếu nâng cấp thất bại, hãy lặp lại các bước.

Phụ lục

Thông số kỹ thuật

Kích thước: 100 x 92 x 63 mm (bao gồm đầu bơm)

Trọng lượng: 316g (không bao gồm bộ chuyển đổi nguồn)

Bộ chuyển đổi nguồn:

Đầu vào: 100VAC - 240VAC

Đầu ra: DC12V 2A

Các tham số chuẩn độ:

Kênh định liều: 1 đầu bơm KFS

Lưu lượng dòng chảy: >70 mL/phút

Số lần chuẩn độ: 24 lần/ngày - 1 lần/99 ngày

Độ chính xác liều lượng: <±2%

Phạm vi thể tích: 0,1 mL - 9999,9 mL

Giao diện: WIFI

Môi trường làm việc: Nhiệt độ 0-70℃, độ ẩm 10%-90% (không ngưng tụ)

Môi trường lưu trữ: Nhiệt độ -20℃ đến 85℃, độ ẩm 10%-90% (không ngưng tụ)

Bảo hành sau bán hàng.
