Specyfikacje

Interfejs: WiFi

Kanał miareczkowania: 1 głowica pompy KFS

Przepływ podczas miareczkowania: 70 ml/min

Zakres głośności: 0.1ml-9999ml

Napięcie: Wejście: 100VAC-240VAC / Wyjście: DC12V/2A

Wymiary: 10 cm x 9,2 cm x 6,3 cm

Waga: 316g

Instrukcja obsługi

Wskazówki dotyczące czytania

Ostrzeżenie FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC i nie może powodować szkodliwych zakłóceń oraz musi akceptować wszelkie odbierane zakłócenia. Zostało przetestowane i sklasyfikowane jako cyfrowe urządzenie klasy B zgodnie z przepisami FCC. Chociaż to urządzenie generuje energię o częstotliwości radiowej, może powodować zakłócenia w komunikacji radiowej, jeśli nie jest używane zgodnie z instrukcjami. Jeśli powoduje zakłócenia w odbiorze radia lub telewizji, użytkownik może spróbować je usunąć, regulując antenę odbiorczą, zwiększając odstęp, podłączając do innego gniazdka lub zwracając się o pomoc do technika. Wszelkie modyfikacje niezatwierdzone przez stronę odpowiedzialną mogą unieważnić prawo użytkownika do obsługi urządzenia.

FCC wymaga zachowania odstępu co najmniej 20 cm dla anten nadajników, aby chronić osoby przed narażeniem na promieniowanie. Anteny te nie mogą być umieszczane razem z żadną inną anteną ani nadajnikiem.

Instrukcje dla użytkownika

Kamoer oferuje następujące materiały dla użytkowników X1 PRO T Micropump:

Instrukcja obsługi X1 PRO T

Zaleca się najpierw przeczytać Szybki Przewodnik, aby szybko zrozumieć proces użytkowania. Aby uzyskać szczegółowe informacje o produkcie, zapoznaj się z Instrukcją Obsługi Mikropompy X1 PRO T.

Pobierz the Kamoer Aplikacja zdalna

Zeskanuj kod QR, aby pobrać odpowiednią wersję aplikacji.

Alternatywnie, wyszukaj "Kamoer "Remote" w App Store (dla iOS 9.1 i nowszych) lub Google Play (dla Android 4.4 i nowszych) do pobrania.

Aby uzyskać dostęp do samouczka, przejdź do strony z listą urządzeń i kliknij ikonę „?” w prawym górnym rogu. Wybierz „X1 PRO T”, aby zobaczyć instrukcję obsługi oraz najczęściej zadawane pytania.

Opis produktu

Przegląd

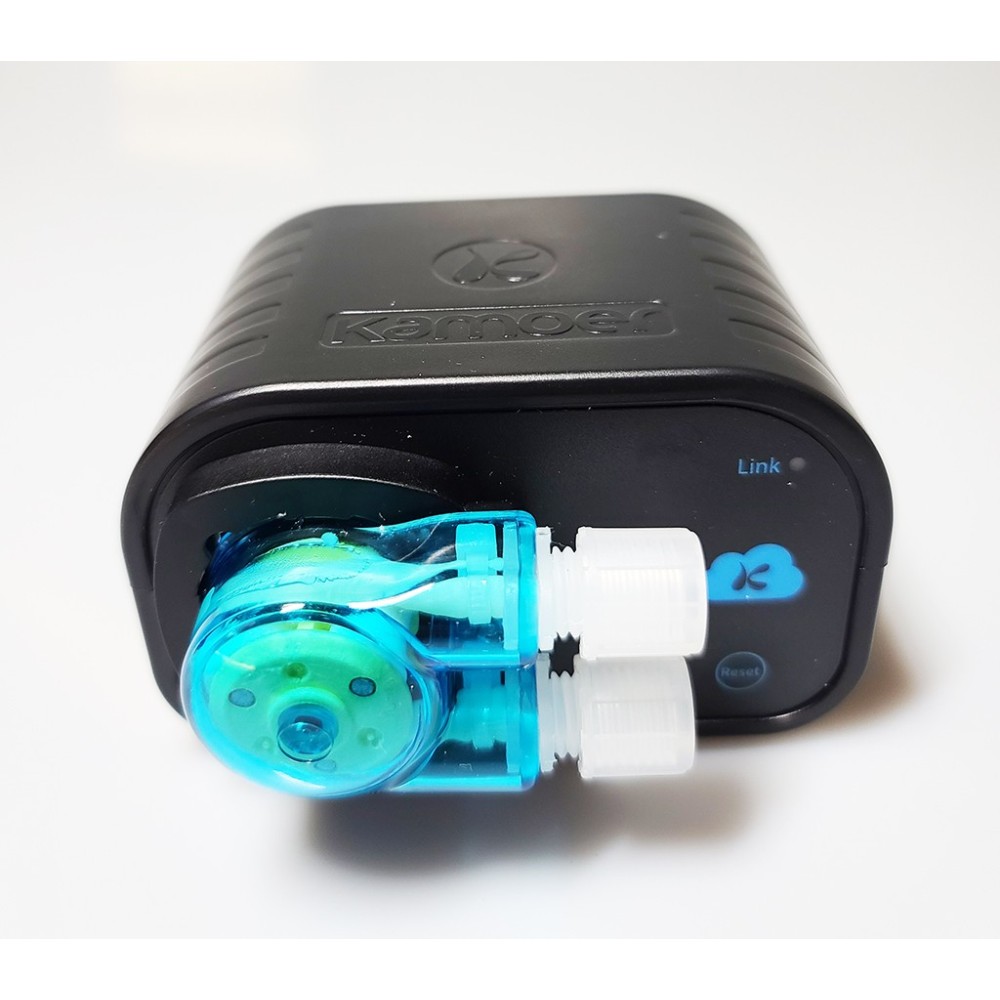

X1 PRO T to jednokanałowa pompka mikroprocesorowa WIFI, którą można sterować za pomocą aplikacji na telefonie komórkowym. Wyposażona jest w trwały silnik krokowy i może być używana jako pompa dozująca lub reaktor wapnia. Jako pompa dozująca, umożliwia precyzyjne i elastyczne dodawanie takich elementów jak wapń, magnez, wzmacniacz KH oraz pierwiastki śladowe do morskiego akwarium biologicznego, zmniejszając nakład pracy ręcznej i minimalizując potencjalne błędy. W trybie reaktora wapnia zapewnia stabilny przepływ wody.

Kluczowe cechy

Mały rozmiar i wysoka opłacalność

Obsługuje wszystkie dozujące reaktory wapnia z regulowaną prędkością.

Zdalne sterowanie poprzez aplikację na iOS i Android

Aplikacja może kontrolować wiele urządzeń X1 PRO T.

Ustawienia pozostają zachowane nawet po utracie zasilania dzięki baterii zapasowej.

Używa wysokiej jakości rurki do pomp PharMed BPT

Obsługuje zdalną aktualizację oprogramowania układowego

Aplikacje

Rozmnażanie życia morskiego (do dawkowania lub reakcji wapniowej koralowców SPS, LPS oraz SPS/LPS)

Hodowla roślin (w celu uzupełniania pierwiastków podczas wzrostu)

Inne okazje (do uzupełniania składników podczas wzrostu)

Rozpakowywanie

Przed otwarciem opakowania sprawdź, czy nie ma uszkodzeń. Po otwarciu sprawdź listę pakowania, aby upewnić się, że wszystkie części są obecne, i zbadaj, czy nie ma widocznych uszkodzeń. Jeśli zostaną wykryte jakiekolwiek wady, natychmiast skontaktuj się z producentem.

Opis wskaźnika statusu

Niebieski wskaźnik statusu

Długie światło: Połączone z chmurą przez router.

Wyłączone: Odłączono od routera.

Szybkie miganie: Tryb dystrybucji sieci routera. Aplikacja może skonfigurować mikropompę do połączenia z routerem.

Włączone przez 200 milisekund, wyłączone przez 2 sekundy: tryb konfiguracji sieci AP. Aplikacja może skonfigurować Micropump, aby połączył się z routerem.

Wolne miganie: Rozłączono z chmurą.

Czerwony wskaźnik zasilania

Długie Światło: Włączone.

Wyłączone: Brak podłączenia zasilania lub awaria zasilania.

Uwaga: X1 PRO T używa czerwono-niebieskich wskaźników dwukolorowych. Gdy niebieski wskaźnik statusu jest włączony lub miga, czerwony wskaźnik nie musi być włączony.

Instalacja produktu

Ten rozdział obejmuje proces instalacji pompy mikroprocesorowej X1 PRO T, w tym niezbędne środki ostrożności.

Ostrzeżenie

Mikropompa jest pompą samozasysającą, a jeśli różnica wysokości między wlotem a wylotem cieczy jest zbyt duża, może to spowodować syfonowanie lub cofanie się przepływu.

Aby temu zapobiec, mikropompę należy umieścić w taki sposób, aby różnica wysokości między wlotem a wylotem cieczy nie przekraczała 0,5 metra. Rura łącząca do cieczy powinna być jak najkrótsza i uniesiona nad zbiornikiem. Ważne jest, aby dokładnie sprawdzić, czy połączenia wlotu i wylotu cieczy nie zostały zamienione miejscami. Więcej informacji można znaleźć w rozdziale Połączenia elementów.

Użytkowanie aplikacji

Ten rozdział opisuje, jak używać aplikacji do sterowania mikropompą X1 PRO T.

Łączenie mikropompy z chmurą

Po rozpakowaniu włącz Micropump po raz pierwszy. Niebieski wskaźnik statusu będzie migał powoli, co oznacza, że urządzenie musi zostać połączone z chmurą za pomocą aplikacji i bezprzewodowego routera. Postępuj zgodnie z poniższymi krokami:

Otwórz aplikację, kliknij przycisk „+” w prawym górnym rogu ekranu urządzenia, aby dodać urządzenie, wybierz „KamoerX1PRO” z listy obsługiwanych urządzeń i wejdź.

Upewnij się, że telefon komórkowy jest połączony z siecią Wi-Fi, która ma dostęp do internetu (urządzenie nie obsługuje Wi-Fi 5G).

Wprowadź hasło do Wi-Fi, uważając, aby nie popełnić żadnych błędów, a następnie kliknij „Dalej”, aby kontynuować konfigurację sieci urządzenia.

Naciśnij i przytrzymaj przycisk „Reset” na tylnej panelu przez ponad 4 sekundy, a następnie go zwolnij. Odczekaj 3 sekundy. Niebieska dioda statusu będzie szybko migać, co oznacza, że urządzenie jest teraz w trybie konfigurowania sieci. Użyj aplikacji, aby rozpocząć konfigurację sieci, gdy dioda będzie szybko migać.

Poczekaj na pomyślne zakończenie procesu konfiguracji sieci. Aplikacja wyświetli ekran potwierdzający udane połączenie po zakończeniu.

Kliknij „Rozpocznij korzystanie” na tym ekranie, aby wejść do interfejsu listy urządzeń. Czerwony wskaźnik stanu będzie teraz włączony, co oznacza, że mikropompa została połączona z chmurą, a powiązanie zostało zakończone.

Uwaga:

a. Urządzenie musi być podłączone do Wi-Fi tylko raz. Po pomyślnej konfiguracji urządzenie można znaleźć na liście urządzeń, o ile aplikacja ma dostęp do internetu.

b. Jeśli urządzenie nie połączy się z Wi-Fi podczas konfiguracji, rozpocznij proces ponownie od kroku 1.

Dostępne są dwie metody wiązania Micropump.

Pierwszą metodą jest związanie mikropompy za pomocą wyżej wspomnianej metody redystrybucji.

Druga metoda polega na podłączeniu Micropump do chmury za pomocą bezprzewodowego routera. W tym przypadku użytkownik może połączyć swój telefon komórkowy z bezprzewodowym routerem, a aplikacja wyświetli lokalnie dostępne Micropumpy. Użytkownik może wybrać Micropump z listy i powiązać go, wykonując następujące kroki:

Otwórz aplikację, kliknij przycisk "+" w prawym górnym rogu, aby dodać urządzenie.

Wejdź do interfejsu dodawania urządzenia, wybierz Micropump z listy lokalnie dostępnych urządzeń i kliknij, aby wejść.

Po pomyślnym powiązaniu pojawi się monit, a użytkownik może kliknąć „Start”, aby powrócić do listy urządzeń.

Interfejs sterowania mikropompą

Otwórz aplikację i kliknij na Micropump na liście urządzeń, aby uzyskać dostęp do interfejsu obsługi Micropump.

Interfejs obsługi mikropompy obejmuje funkcje pracy oraz funkcje ustawień:

Plan: wyświetla aktualny tryb pracy, z dostępnymi 3 opcjami:

Tryb planowania: pozwala użytkownikowi ustawić plan dawkowania i ilościowo titrować Mikropompę zgodnie z planem.

Tryb ręczny: umożliwia ręczne, ilościowe uruchomienia.

Tryb ciągły: działa nieprzerwanie z regulowaną prędkością, odpowiedni do reakcji wapnia.

Ustawienia: głównie używane do aktualizacji oprogramowania układowego, synchronizacji czasu, kalibracji przepływu oraz innych funkcji.

Strona szczegółów ustawień harmonogramu dawkowania

Kliknij "Plan" w dolnym pasku nawigacji, aby uzyskać dostęp do strony ze szczegółami planu, która zawiera następujące funkcje:

Ustawianie/wyświetlanie stanu butelki z roztworem: umożliwia użytkownikowi przeglądanie objętości butelki z roztworem, pozostałej objętości, planowanej dziennej ilości dodawanej cieczy oraz liczby dni, na jakie wystarczy pozostała objętość. Użytkownik może również ustawić objętość butelki z roztworem.

Cykl dawkowania: cykl dawkowania można ustawić na co tydzień lub co kilka dni.

Lista grup planów: wyświetla zestaw grup planów i planów.

Dodaj grupę planu: tworzy grupę planu, ustawiając jej nazwę i zakres czasowy. Można utworzyć do 6 grup planu.

Tworzenie, Edytowanie i Usuwanie Grupy Planów

Aby utworzyć plan, użytkownik musi najpierw utworzyć grupę planów lub dodać plan do istniejącej grupy planów. Można utworzyć do 6 grup.

Utworzyć grupę planowania

Na stronie szczegółów planu kanału kliknij przycisk „+” w prawym górnym rogu, aby przejść do interfejsu dodawania grupy planów.

Ustaw nazwę grupy planu.

Ustaw zakres czasowy grupy planu, z maksymalnym zakresem od 00:00 do 23:59.

Zapisz grupę planu, klikając przycisk „Zapisz”.

Aby edytować lub usunąć grupę planów

Kliknij na grupę planu, aby wejść do interfejsu edycji informacji o grupie, z parametrami takimi samymi jak przy tworzeniu grupy.

Wprowadź listę planów, klikając przycisk rozwijanego menu grupy planów.

Usuń grupę planu, przesuwając ją w lewo i klikając przycisk usuń.

Strona ustawień

a. Numer seryjny urządzenia: wyświetla numer seryjny urządzenia.

b. Aktualna wersja oprogramowania sprzętowego: pokazuje bieżącą wersję oprogramowania sprzętowego. Jeśli zostanie zaktualizowana, pojawi się monit.

c. Nazwa: umożliwia modyfikację nazw urządzenia i głowicy pompy w celu identyfikacji.

d. Numer seryjny: kliknij, aby wyświetlić numer seryjny urządzenia.

e. Aktualizacja: opcja aktualizacji oprogramowania układowego, jeśli dostępna jest nowa wersja.

f. Ustawienie typu rurki: sprawdza i ustawia czas życia oraz czas użytkowania rurki pompy. Zazwyczaj wymieniana po 1000 godzinach.

g. Ustawienie czasu: ustawia czas zegara czasu rzeczywistego w oprogramowaniu układowym, aby zapewnić dokładne plany titracji.

h. Połącz ze smart kontrolerem: ustawia połączenie ze smart kontrolerem (obecnie niedostępne).

i. Kalibracja przepływu: kalibruje przepływ każdej głowicy pompy w celu poprawy dokładności dozowań.

j. Przywróć ustawienia fabryczne: przywraca parametry oprogramowania układowego do ustawień fabrycznych.

k. Usuń urządzenie: odwiązuje aplikację od urządzenia.

Ustawienie czasu

a. Czas urządzenia: wyświetla aktualny czas zegara czasu rzeczywistego urządzenia.

b. Czas aplikacji: wyświetla aktualny czas na telefonie.

c. Synchronizacja czasu: po kliknięciu czas urządzenia zostanie zsynchronizowany z czasem telefonu.

Kalibracja przepływu

a. Kalibracja przepływu: wejdź do interfejsu kalibracji przepływu przez interfejs ustawień.

b. Prędkość: ustawia prędkość pompy do skalibrowania.

c. Rozpocznij opróżnianie: usuwa powietrze z rury pompy, aby zapewnić dokładność podczas kalibracji.

d. Długi czas miareczkowania: ustawia czas pracy pompy podczas kalibracji.

e. Rozpocznij miareczkowanie: rozpoczyna proces miareczkowania na ustawiony czas.

f. Objętość wejściowa: wprowadza objętość cieczy odczytaną z cylindra miarowego (w mL).

g. Kalibracja zakończona: kliknij, aby zakończyć kalibrację przepływu.

Aktualizacja oprogramowania układowego

a. Aktualna wersja oprogramowania: wyświetla aktualną wersję.

b. Komunikat nowej wersji: wyświetla się, jeśli dostępna jest nowa wersja.

c. Status po aktualizacji oprogramowania układowego: wyświetla status po zakończeniu aktualizacji.

Aby zaktualizować oprogramowanie sprzętowe, wejdź do interfejsu ustawień aplikacji i kliknij przycisk aktualizacji, jeśli dostępna jest nowa wersja. Nie wykonuj innych czynności podczas procesu aktualizacji. Po zakończeniu aktualizacji długi czerwony wskaźnik statusu oraz dwa sygnały dźwiękowe oznaczą sukces. Jeśli aktualizacja się nie powiedzie, powtórz kroki.

Aneks

Parametry techniczne

Wymiary: 100 x 92 x 63 mm (łącznie z głowicą pompy)

Waga: 316 g (bez zasilacza)

Zasilacz:

100VAC - 240VAC

Wyjście: DC12V 2A

Parametry miareczkowania:

Kanał dozujący: 1 głowica pompy KFS

Przepływ: >70 mL/min

Liczba miareczkowań: 24 razy/dzień - 1 raz/99 dni

Dokładność dawkowania: <±2%

Zakres objętości: 0,1 mL - 9999,9 mL

Interfejs: WIFI

Środowisko pracy: Temperatura 0-70℃, wilgotność 10%-90% (nie skraplający się)

Środowisko przechowywania: Temperatura -20℃ do 85℃, wilgotność 10%%-90% (nie skraplający się)
